FZJ系列真空上料机

上料系统

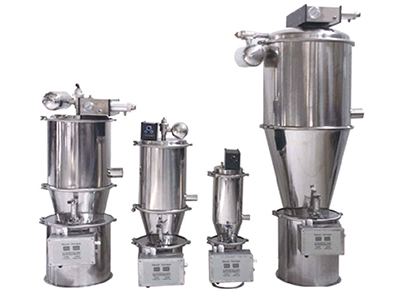

FZJ系列真空上料机(图1)

工作原理 WORKING PRINCIPLE

启动后,压缩空气进入真空发生器，同时料斗的放料门关闭,料斗中产生真空。通过真空气流的作用,被输送的物料经软管被告输送到真空料斗中,同时料斗的放料门在气缸推动下开启,物料从放料门自动放入受料设备中,同时,储存在气包中的压缩空气反吹过滤器,过滤器自动清洗,周而复始,物料被源源不断地送入受料设备中。

优点 PRINCIPLE

气动式真空上料机是利用压缩空气通过真空友生器产生高真空实现对物料的输送,不需要机械式真空泵,该机减轻了工人的劳动强度,该机具有结构筒单、体积小、免维修、噪音低、控制方便、除企业、除去物料静电和符合GMP要求等特点。保证了混合成分的均一性,是粉碎机、筛粉机、混合机、干法制粒机、压片机、胶囊填充机、包装机、等机械自动上料的设备。

技术参数 TECHNICAL PARAMERTERS

气动上料机技术参数 TECHNICAL PARAMERTERS

型号Model	FZJ-1	FZJ-2	FZJ-3	FZJ-4	FZJ-5	FZJ-6
输送量（Kg/h）Transportation Volume	350	750	1000	2000	3000	4000
耗气量（L/min）Air Consumption	180	360	720	1440	2880	4320
供气压力（mPa）Air Supply Pressure	0.6	0.6	0.6	0.6	0.6	0.6
外形尺寸（mm）Outline Size	Φ140*560	Φ220*720	Φ290*850	Φ420*1350	Φ420*1250	Φ600*1650

电动上料机技术参数 TECHNICAL PARAMETERS

型号Model	FZJ-1	FZJ-2	FZJ-3	FZJ-4	FZJ-5	FZJ-6	FZJ-7
电机形式Motor Form	旋涡风机	旋涡风机	旋涡风机	旋涡风机	两级旋涡风机	旋涡风机/罗茨风机	两级旋涡风机/罗茨风机
电机功率（kw）Motor Power	1.5	2.2	3	5.5	5.5	7.5/4	7.5/5.5
输送量（Kg/h）Transportation Volume	400	600	1200	2000	3000	3500	4000
供气压力（mPa）Air Supply Pressure	0.6	0.6	0.6	0.6	0.6	0.6	0.6
外形尺寸（mm）Outline Size	Φ220*820	Φ220*820	Φ290*550	Φ420*1350	Φ420*1350	Φ420*1450	Φ420*1350
吸料管直径（mm）Diameter of Suction Tube	Φ38	Φ38	Φ51	Φ51	Φ51/63	Φ63	Φ76
